HW252-F (BW)
Installationsvejledning
1.
2.
Marker bredden ved at anvende dåsen som skabelon.
3.
4.
5.
6.

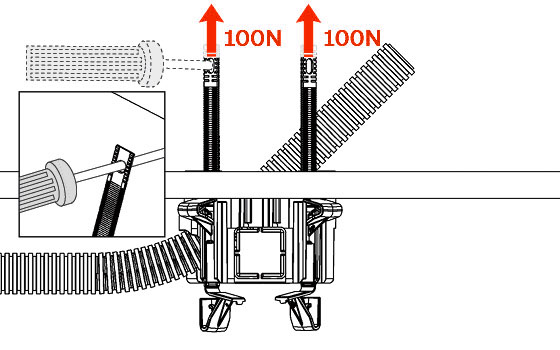

Træk i Fix-Raps, eventuelt ved hjælp af en skruetrækker.
7.
Bøj Fix-Raps indad for at knække stykket af, undgå at vride.
8.
Afkort det fleksible rør til den ønskede længde.
9. Anvendelse i vægge med lav indbygningsdybde
Ved tynde vægge kan Fix-Raps sidde fast mod bagvæggen. Følg derfor nedenstående anvisninger.
10.
Træk Fix-Raps 3 cm ud.
11.
Tryk ind til den ønskede position i det borede hul på Ø76 mm, og følg derefter anvisningerne fra punkt 4.
12.
Rørtud: HW52-F MT
- Fjern udskæringen på bagsiden, så det er muligt at anvende en skævbider.
- Fjern et stykke af den nederste del med en skævbider.
13.
14. Lufttæt og lydisoleret membran
Membran: HW252-F IGD
Skub lederne gennem membranen, og tryk membranen på plads i dåsen.
Kun egnet til anvendelse med HW252-F, ikke til HW252-F BW (brandhæmmende).
15.
Valgfrit: Påfør en akrylfugemasse på kanten for optimal lufttæthed.
