Handleiding EV-aansluitkasten, met eventueel PV-uitbreiding

Waarschuwingen!

Deze handleiding is bedoeld om vóór en tijdens installatie de installateur van benodigde informatie te voorzien om zo correct mogelijk de aansluitkast voor de EV (laadoplossingen) en PV (zonnepanelen) te kunnen installeren. Zowel de installatiekast als de EV- en PV-componenten dienen te worden geïnstalleerd door een hiervoor gecertificeerde installateur. Lees voor de installatie eerst het ABB kennisdocument over het aansluiten van zonnepanelen. Klik hier!

Installatie-instructies

Werkingsprincipe

De aansluitkasten voor de Terra AC-wallbox zijn bedoeld als uitbreidingskast naast een bestaande groepenkast. De voeding van de groepenkast wordt ná de hoofdschakelaar naar de aansluitkast Terra AC-wallbox omgeleid. Hier wordt door middel van een kWh-meter het totale opgenomen vermogen gemeten en op basis daarvan bepaalt het laadpunt de maximale laadstroom die de auto mag afnemen. Hierdoor kan binnen de grenzen van de zekeringen van de netbeheerders maximaal geladen worden. De aansluitkast voor de Terra AC-wallbox bevat ook een aardlekautomaat die het laadpunt inclusief aansluitkabel beveiligt. Deze aardlekautomaat is er in de varianten 16/20/25 of 32 Ampère en in 2- of 4-polige uitvoering. Op de (inkomende) kant van de aardlekautomaat wordt ook de bedrading aangesloten die terug naar de bestaande installatiekast loopt. Vandaaruit gaat deze naar de aardlekschakelaars van de installatiekast.



Controleer of er voldoende ruimte is in de nabijheid van de bestaande groepenkast. Schakel voor het openen van de groepenkast de hoofdschakelaar uit en indien bereikbaar ook de automaten van de netbeheerder.



Demonteer de bedrading die vanaf de afgaande kant van de hoofdschakelaar naar de rest van de groepenkast loopt; deze kunnen direct naar de aardlekschakelaars of naar de verdeelblokken lopen. Vanaf de hoofdschakelaar dient nieuwe bedrading te worden geplaatst naar de ingaande kant van de kWh-meter van de EV-aansluitkast. Het aansluiten van de fasedraden dient te gebeuren op contact 1, 4 en 7 bij een 3-fasen kWh-meter en op contact 1 bij een 1-fase kWh-meter.



De nuldraad vanaf de hoofdschakelaar wordt bij de 1- en 3-fase(n) kWh-meter aangesloten op de blauwe rijgklem in de EV-aansluitkast. De bedrading tussen de kWh-meter en de ingaande kant van de aardlekautomaat voor het laadpunt is voorbereid maar nog niet vastgezet in de aardlekautomaat. Dit geldt enkel voor de aansluitkasten 1SPN004000F0110 – 1SPN004000F0180.



De installateur moet de draden op de ingaande kant van de aardlekautomaat gelijktijdig vastzetten met de bedrading die teruggaat naar de bestaande groepenkast. Hiervoor heeft de aardlekautomaat een dubbele kooiklem, en op beide ingangen van deze kooiklem kan één draad worden aangesloten.



De afgaande bedrading richting het laadpunt kan aan de afgaande kant van de aardlekautomaat worden aangesloten. Ook moet de Modbusverbinding worden voorzien tussen de kWh-meter en de laadpaal. Deze wordt aangesloten op contact 21, 22 en 23 bij een 3-fasen kWh-meter of op contact 22 en 23 bij een 1-fase kWh-meter.



Bij de aansluitkasten met PV-uitbreiding zal de afgaande bedrading richting de PV-omvormer aan de afgaande kant van de PV-aardlekautomaat worden aangesloten.



Na het plaatsen van alle bedradingen, kunnen de behuizingen weer worden gesloten en kan de spanning worden ingeschakeld.



De standaardinstellingen van de kWh-meter zijn normaal gesproken zonder aanpassing geschikt voor de Terra AC-Wallbox. Aangepaste instellingen kunnen in de handleidingen van de EV-3 en de Terra AC-Wallbox worden gevonden.



1SPN004000F0110 – F0140







1SPNO04000F0150 - F0180







1SPN004000F0190, F0200, F0270, F0280

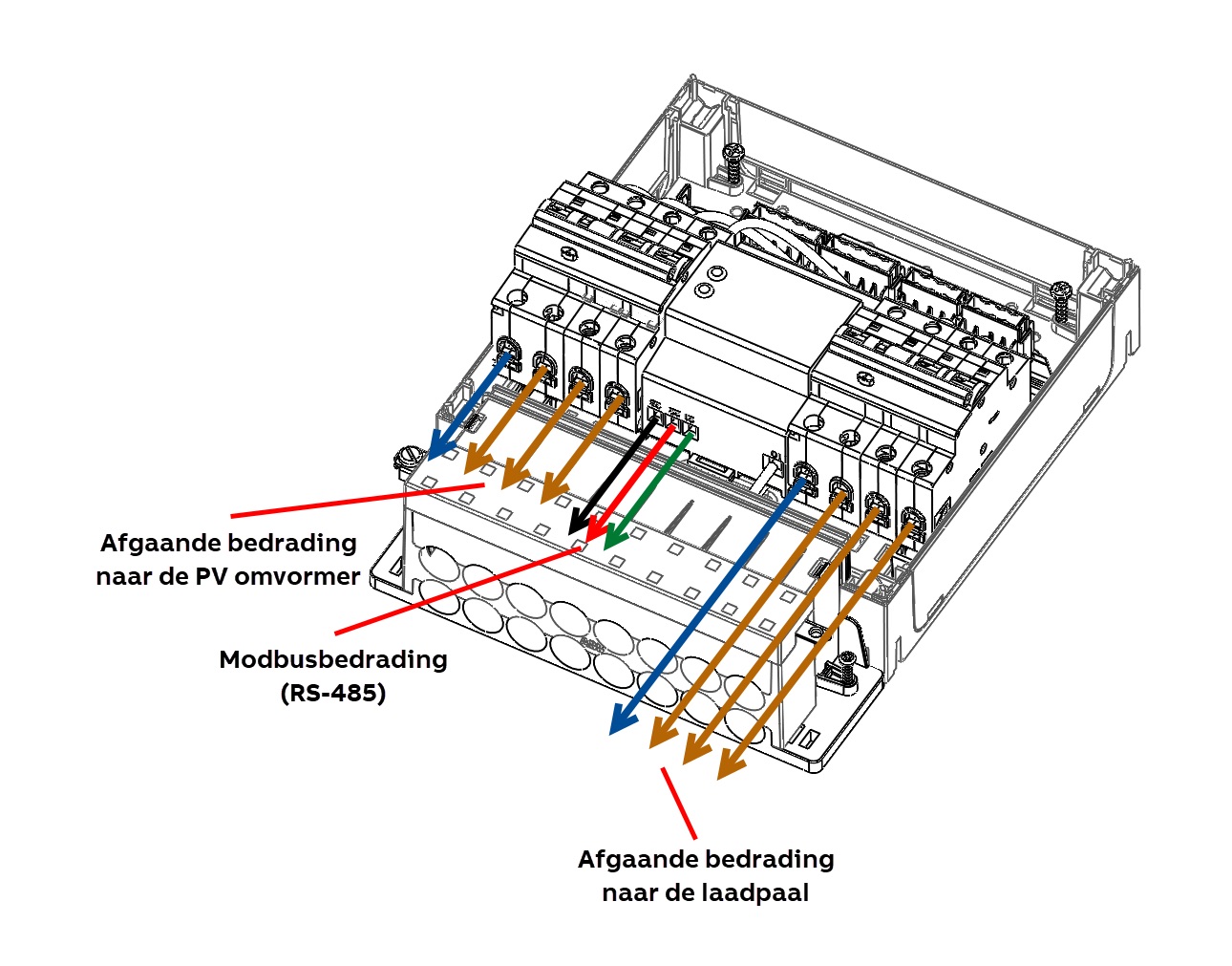

1SPNO04000F0230, F0240

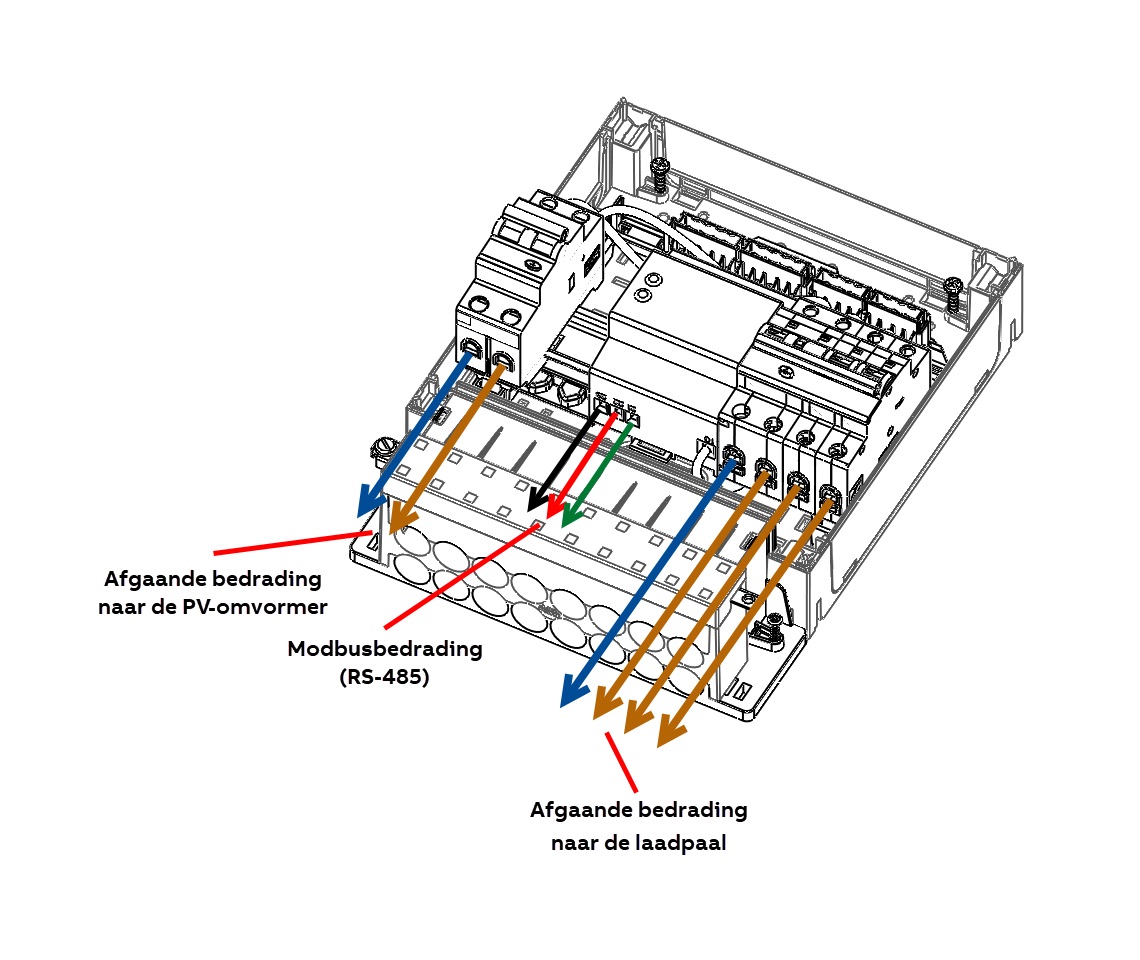

1SPN004000F0310, F0320, F0350, F0360
