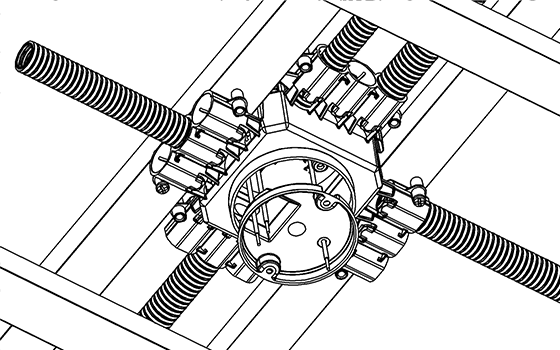

CHP60 (BW), centraaldoos voor holle plafonds
Installatie-instructies
1.
![](https://abb-manuals.com/wp-content/uploads/2019/04/1.-CHP60-Plaats-Doos.png)
Plaats de doos op de rachel
2.
![](https://abb-manuals.com/wp-content/uploads/2019/04/2.-CHP60-Plaats-Rachel.png)
Plaats de tweede rachel
Deze doos is bij uitstek geschikt voor rachelwerk t/m 22 mm. Bij dikkere rachels het lipje verwijderen (draaien).
3.
![](https://abb-manuals.com/wp-content/uploads/2019/04/3.-CHP60-Schroef-Doos-vast.png)
Schroef de doos vast (4 mm)
4.
![](https://abb-manuals.com/wp-content/uploads/2019/07/4.-CHP60-Plaats-Plafondplaat.png)
Plaats de plafondplaat
5.
![](https://abb-manuals.com/wp-content/uploads/2019/04/6.-CHP60-Plaats-verhogingsring.png)
Plaats eventueel nog een verhogingsring C15
Monteer een verhogingsring C15 bij een dikker plafond van 2 x 12,5 mm
![](https://abb-manuals.com/wp-content/uploads/2019/07/5c-2-CHP60-sluit-centraaldoosdeksel-aan.png)

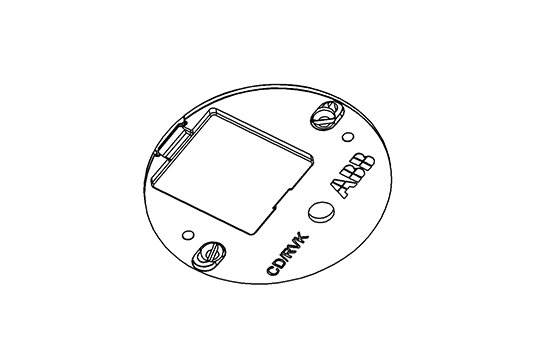

Plaats daarna het stekerbare centraaldoosdeksel over de CD/RVK ILD.
Bij toepassing van metalen C-profielen
![](https://abb-manuals.com/wp-content/uploads/2019/04/x.-CHP60-Toepassing-metalen-C-profielen.png)
De lipjes aan het deksel verwijderen door te draaien
Stekerbare centraaldoos
![](https://abb-manuals.com/wp-content/uploads/2019/04/x.-CHP60-Stekerbare-centraaldoos.png)
Voor het aansluiten van snoeren kunt u gebruik maken van de kabelvergrendeling CHP60 K
