Hafonorm installatiekasten

Waarschuwingen!

  • Alle geschroefde bedrading in de kast moet na montage worden gecontroleerd met een aandraaimoment van 2Nm.
  • Er mogen maximaal 4 installatieautomaten achter een aardlekschakelaar worden geplaatst.
  • Tijdens het werken aan de installatiekast moet de hoofdschakelaar zijn uitgeschakeld.
  • De installatiekast moet worden beschermd tegen vuil en vocht.
  • Installatie laten uitvoeren door een erkend elektrotechnische installateur.
  • De installateur is verantwoordelijk voor de configuratie. Controleer of deze voldoet aan de aansluitvoorwaarden van de netbeheerder in geval van een vierpolige kast met slechts twee aardlekschakelaars.
  • Voor het positioneren van componenten dienen altijd de plaatsingsregels gevolgd te worden, deze vindt u in de Hafonorm configurator. Stel altijd uw kast samen via deze configurator. Kema Keur geldt alleen als de configuratie reproduceerbaar is in de Hafonorm configurator.

Installatie-instructies

1. Verpakking

2. Montage onderbak en invoerstuk

Optioneel: bestel voor het bevestigen van 16 en 19 mm buis het stapelbare zadel, type Z8-S.

3. Invoerstuk

3a. Onderdelen invoerstuk

Klik op het icoontje voor detail

Klik op het icoontje voor detail

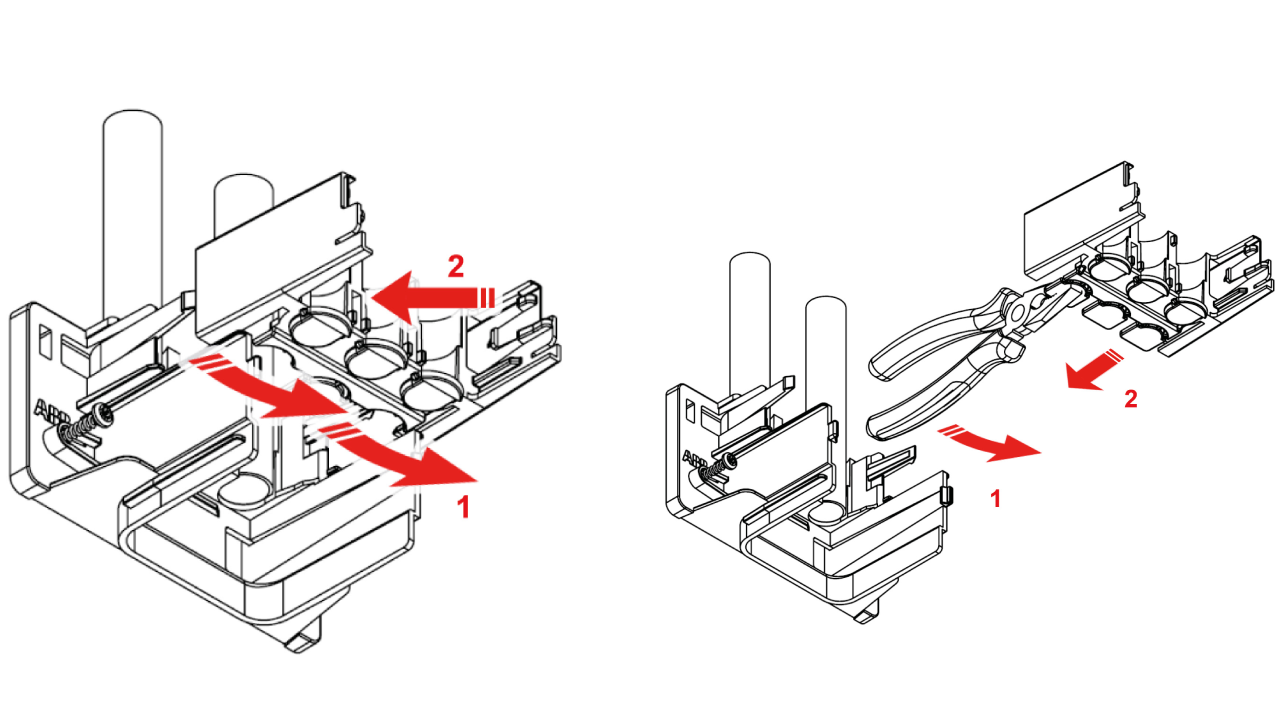

3b. Montage installatiebuizen

4. Monteren en demonteren aardingsdraad

Klik op het icoontje voor detail

5. Montage en demontage rek

6. Bedraden afgaande groepen

Bedradingsmogelijkheden:
a. Massieve draad (1,5 t/m 4 mm²)
b. Flexibele draad (1,5 t/m 4 mm²)
c. Flexibele draad met ongeïsoleerde adereindhuls (1,5 t/m 2,5 mm²)
d. Flexibele draad met geïsoleerde adereindhuls (t/m 1,5 mm²)

7. Verplaatsen van de hoofdschakelaar

8. Plaatsen deksels invoerstuk en kast

9. HafonormID

Klik op het icoontje voor detail

Breek het plaatje met de QR-code af, scan de QR-code en registreer de installatiekast. Ga voor meer informatie naar www.abb.nl/registratie
